Modelagem do arquivo

Utilize o programa EAGLE da autodesk

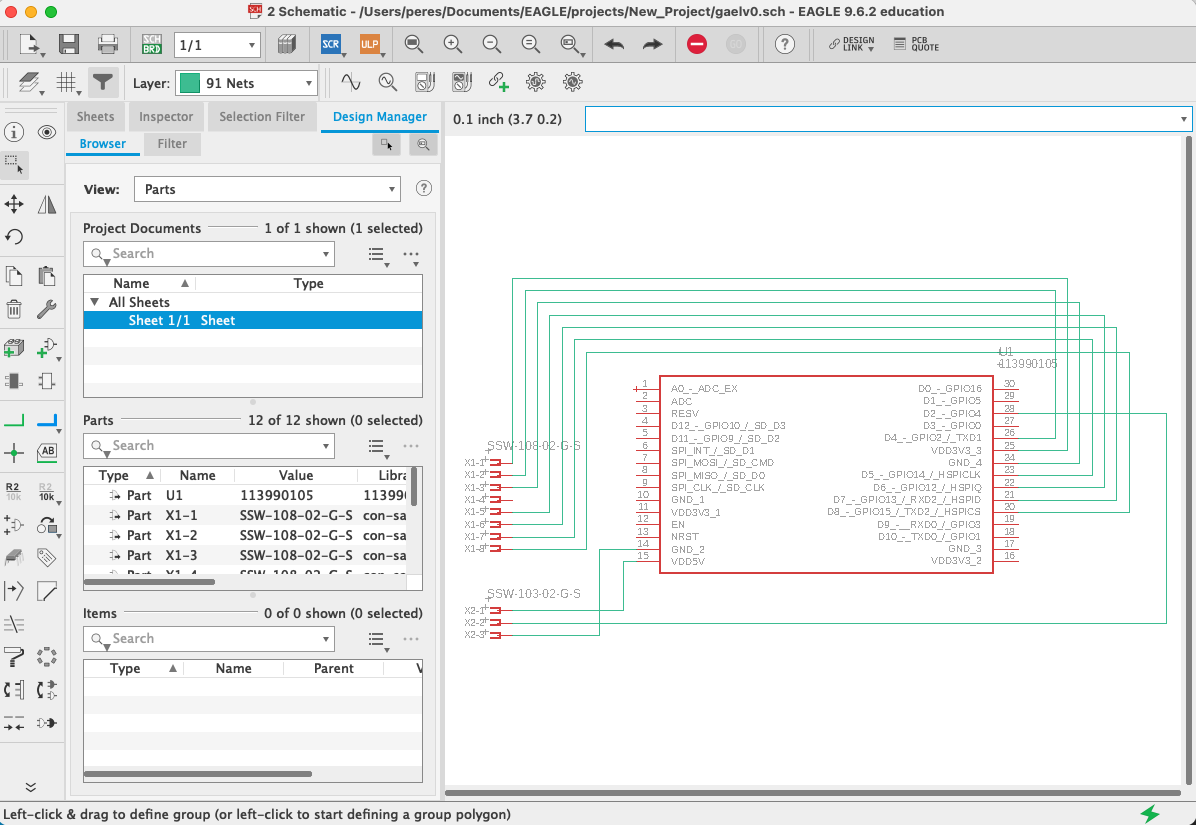

Faça as conexões:

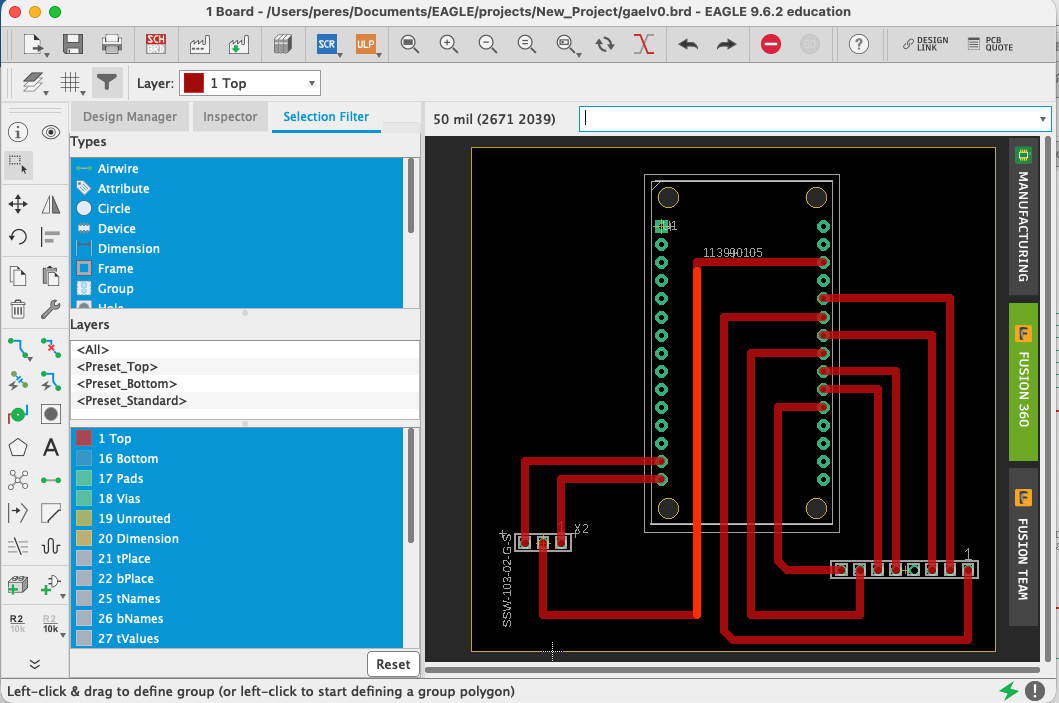

Edite a placa

Configure as trilhas para terem largura (width) de 40

isso permite que elas sejam mais largas para facilitar a fresagem

Na aba "manufactoring" exporte o DXF do desenho da placa e importe no inkscape

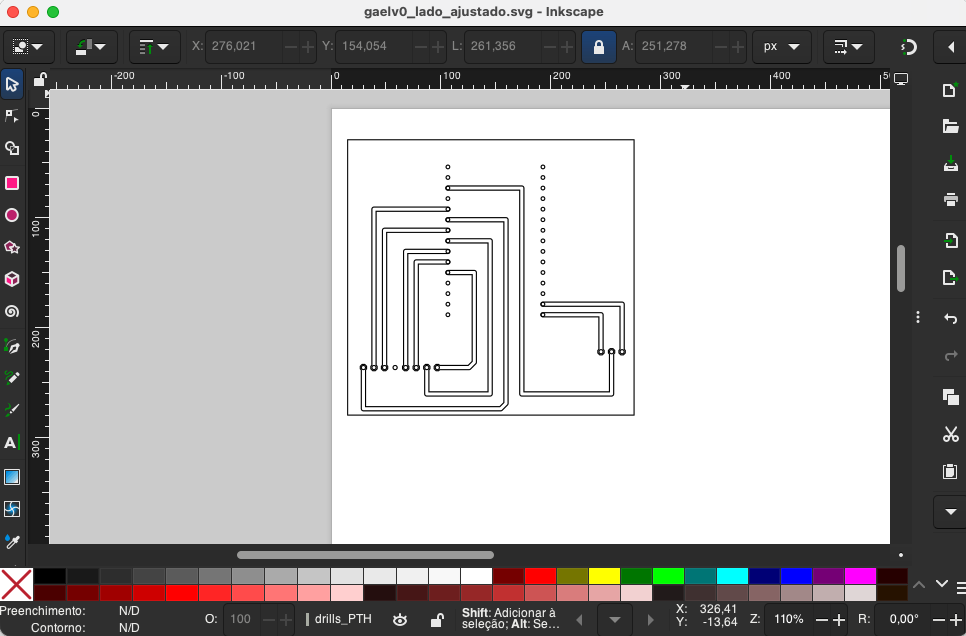

No inkscape espelhe a placa horizontalmente !!!!

Limpe os vetores desnecessários e ajuste o que precisar
