Operação da Davi

Passo 1

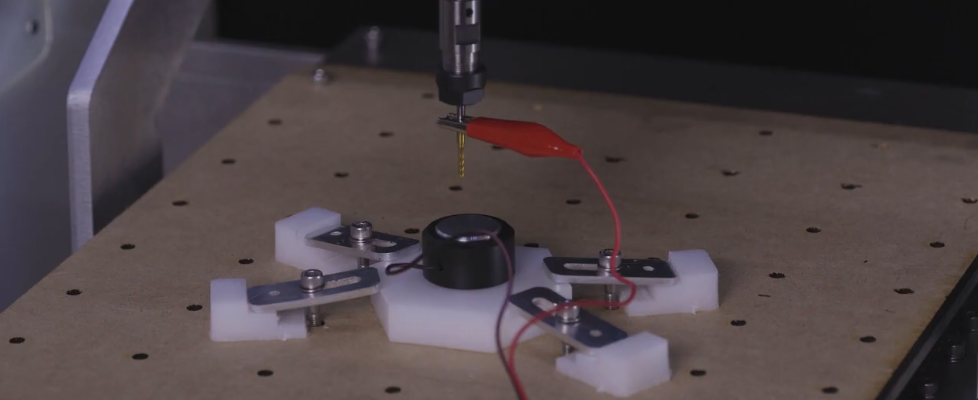

1. Fixar o material

Utilize uma base de sacrifício para proteger a mesa da fresadora.

Fixe os quatro lados do material com parafusos, garantindo que ele fique firme durante a operação.

(a imagem não contém a base de sacrifício que deve estar abaixo do material)

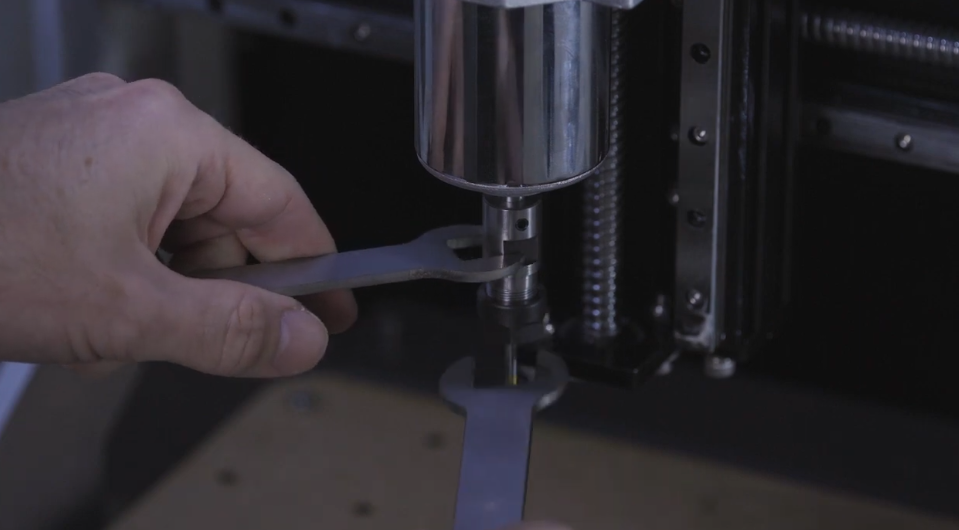

2. Preparar a broca

Prenda a broca utilizando as chaves da fresadora.

3. Preparar o sensor

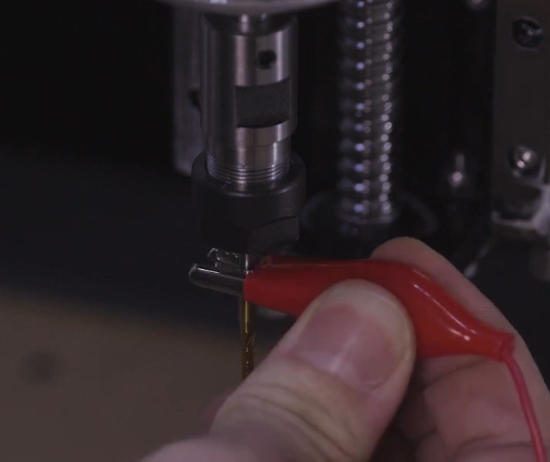

Para referenciar o eixo Z, prenda a garra jacaré à broca.

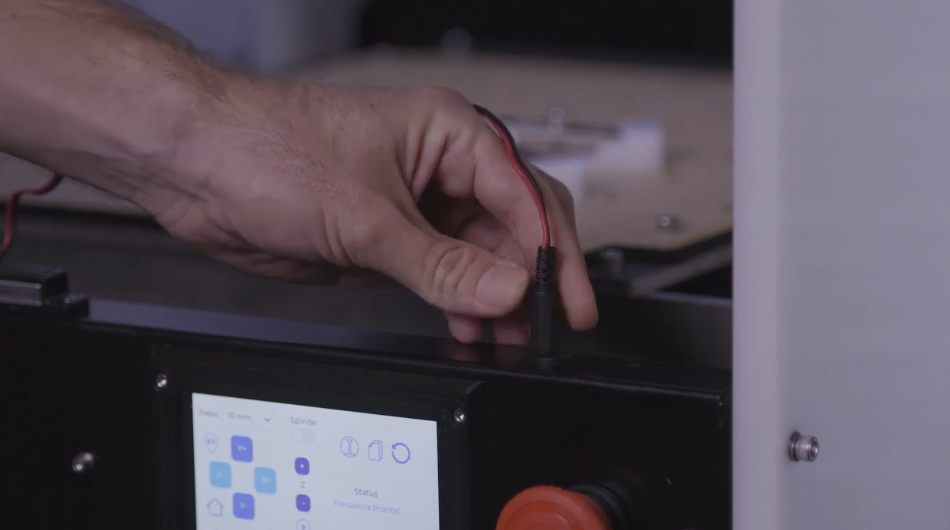

Conecte o sensor.

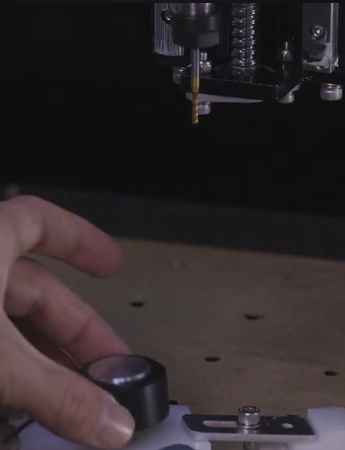

Posicione o sensor no centro do material.

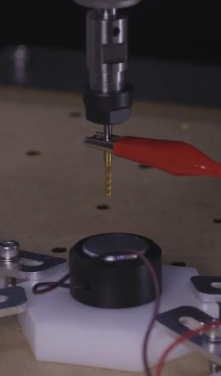

4. Posicionar a broca

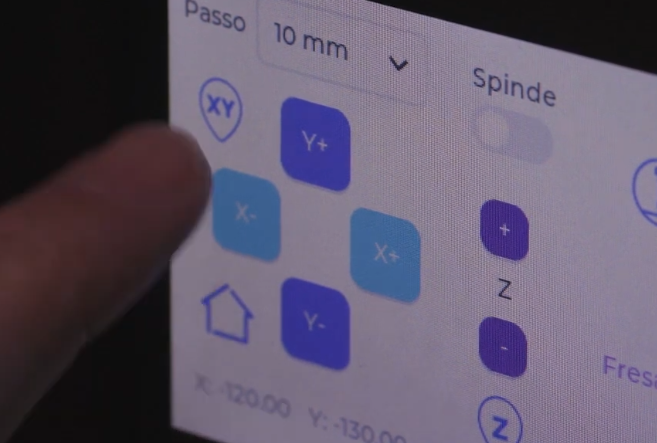

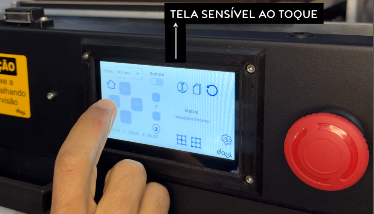

Utilize os comandos da tela da fresadora para movimentar a broca.

Posicione-a no centro do sensor, o mais próximo possível, sem encostá-la.

5. Referenciar o eixo Z

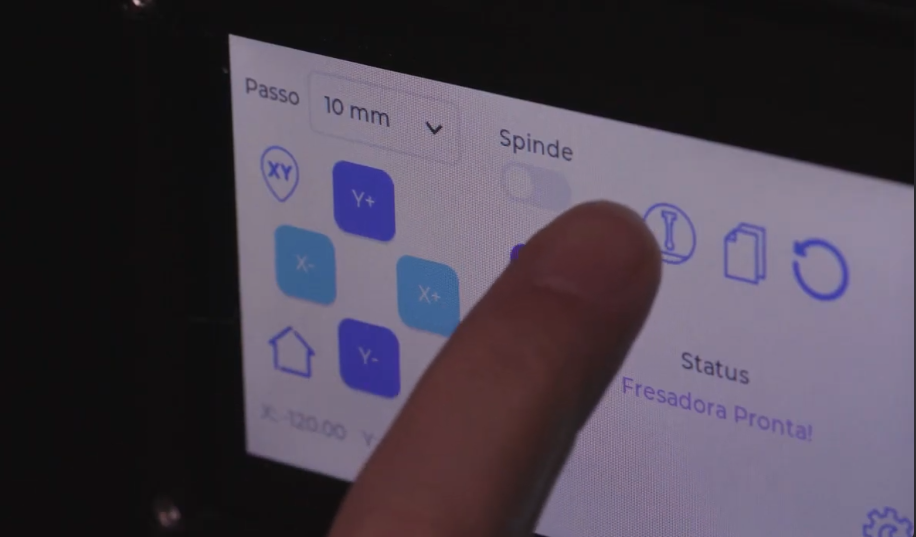

Com a garra jacaré presa à broca, toque no ícone “Operação Probe”.

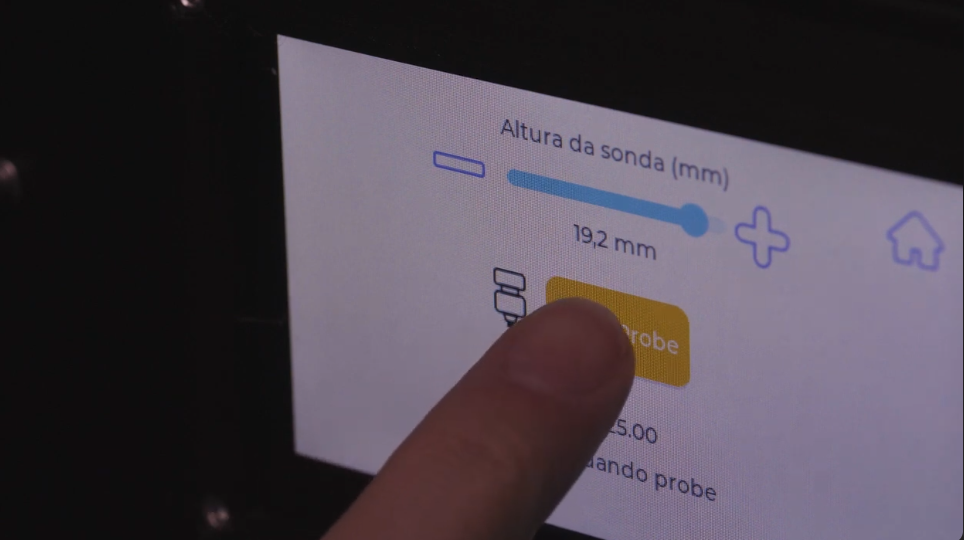

Em seguida, toque no botão “Iniciar Probe”.

A fresadora realizará o procedimento de referência do eixo Z.

6. Zerar os eixos

Após finalizar o procedimento de Probe, zere os eixos X e Y utilizando o botão correspondente.

7. Finalizar a preparação

Antes de iniciar a operação, desconecte a sonda da broca.

Fluxo básico:

Fixar o material → prender a broca → conectar a garra jacaré → posicionar o sensor → posicionar a broca → iniciar o Probe → zerar os eixos X e Y → desconectar a sonda.

Passo 2

No PC

Utilize o programa: Comunidação USB Davi

Conecte na USB Correta (última vez = COM5)

Comando: CRTL+U para enviar o arquivo para a máquina
- Dê um nome para identificar o arquivo na máquina
- Desconecte o programa da máquina (CTRL+C duas vezes)

Passo 3

No display da máquina:

na tela home e ligue o spindle
vá para os arquivos e selecione o arquivo do projeto
inicie a fresagem

utilize a fresa mais fina para trilhas e furos e a fresa mais grossa para bordas
